脈沖控制儀接線圖

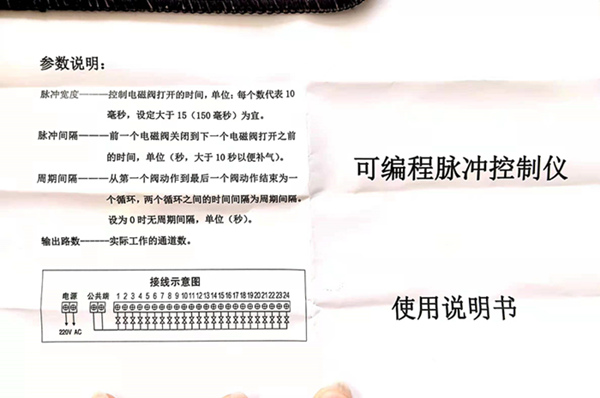

1. 脈沖控制儀接線方式

   20路接線方式

2. L       N      共     1       2       3       4       5       6       7       8       9       10     …     20


4. ‘電源’端子為220v輸入，‘公共端’端子為脈沖閥輸出接線公共線，‘1-12’依次按順序接脈沖閥，‘運行信號’和‘AB’不用接。L端接電源火線，N端接電源零線，公共端就相當于各門電磁脈沖閥的回路。

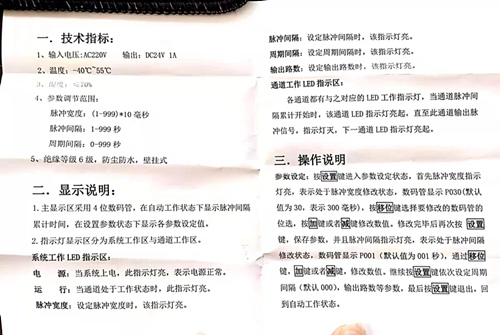

5. 1、輸出路數設置：按功能鍵,使輸出路數指示燈亮,旋轉設置鍵直接調節到所需數字即可。

6. 2、脈沖周期設置：（單位：0分鐘；   大值為99分鐘）按功能鍵,使周期指示燈亮,旋轉設置鍵直接調節到所需時間即可。

7. 3、脈沖間隔設置：（單位：1秒；   大值為99秒）按功能鍵,使間隔指示燈亮,旋轉設置鍵直接調節到所需時間即可。

8. 5

   4、脈沖寬度設置：（單位：0.01秒；   大值為0.99秒）按紅色功能鍵,使脈寬指示燈亮,旋轉黑色設置鍵直接調節到所需時間即可。
