電磁脈沖閥是脈沖噴吹清灰裝置的執街上機構和關鍵部件,主要分直角式、淹沒式和直通式三類,值得注意的是國產脈沖閥的工作壓力;直角閥和直通閥為0.4-0.6MPa; 產品不管哪一種閥,工作壓力范圍均是0.4-0.6MPa,兩類閥沒有承受壓力和應用壓力高低的區別。
1.直角式脈沖閥構造與工作原理。直角式脈沖閥的特征是閥的空氣進出口管呈90度直角。閥內的膜片把脈沖閥分成前、后兩個氣室,當接通壓縮空氣時,壓縮空氣通過節流孔進入后氣室,此時氣室壓力將膜片緊貼閥的輸出口,脈沖閥處于“關閉”狀態。脈沖控制儀的電信號使電磁脈沖閥的銜鐵移動,閥后氣室放氣孔打開,后氣室聲帶失壓,膜片后移,壓縮空氣能過閥輸出口噴吹,脈沖閥處于“開啟”狀態。壓縮空氣瞬間從閥內噴出,形成噴吹氣流。TMF-Z(DMF-Z)直角式電磁脈沖閥技術參數如下:適應環境:溫度-10 55℃;相對于濕度不大于85%。
2.淹沒式脈沖閥構造原理。淹沒式脈沖閥采用淹沒于氣包中的安裝方法,故稱淹沒式。它與其他結構形式比較,減少了流道阻力,降低了噴吹氣源壓力,因而能適用于壓低的場合,且可降低能源消耗和延長膜片壽命。
3.直通式脈沖閥的構造特點是空氣進出口 線在一條直線上,故稱直通閥,脈沖閥膜片把脈沖閥分為前、后兩個氣室,接通壓縮空氣時脈沖閥處于關閉狀態,開啟動作原理與直角閥相同,只是氣流噴射時的流動方向不同。直通式脈沖閥的優點就是安裝方便,常用于是氣箱脈沖除塵器;缺點是氣流經過閥體阻力較大

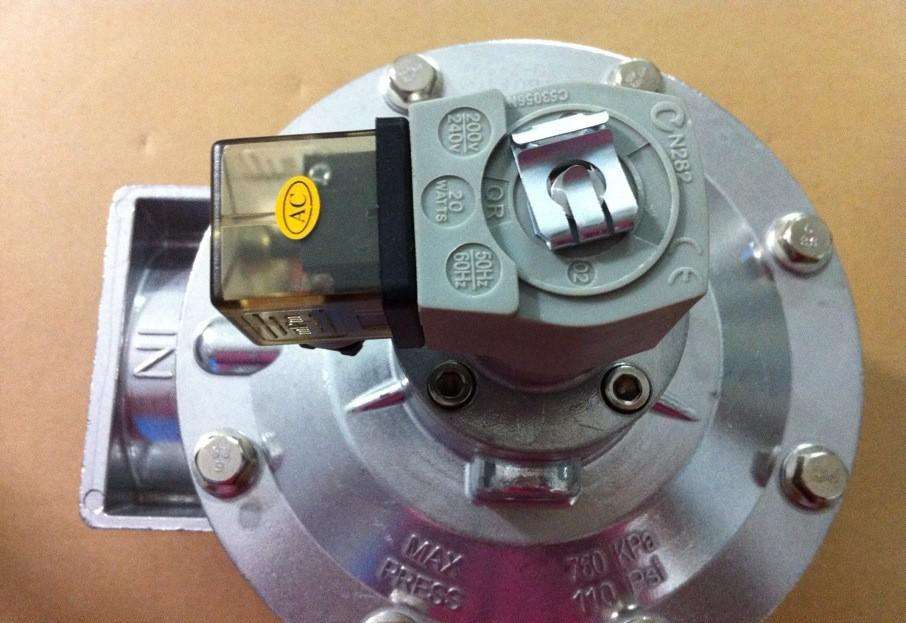

MAX 760Kpa PRESS 110PSI電磁脈沖閥是一種性能非常高的隔膜閥,閥體直接安裝在氣包外壁上。它時一款連接口徑是二寸半直角形電磁脈沖閥,適用于除塵器,特別是逆吹風脈沖清灰過濾系統包括各種濾袋、濾筒、扁袋、陶瓷管和金屬纖維濾袋。
結構:
閥體和悶頭螺母: 壓鑄鋁合金
推桿:302 SS 不銹鋼
銜鐵:430FR SS 不銹鋼
密封圈: Nitrile 或 Viton (增強型隔膜)
彈簧: 304SS 螺絲:302SS
噴吹出口: 40 鍍鋅鍛鋼管
隔膜座: PA-6 (型號 25 和 40MM 標準配置),
技術資料參數表
操作:
建議脈沖寬度: 50-500 ms
建議脈沖間隙: 1 分鐘或以上
維護:
在系統維護前所有系統部件已 卸壓并截斷電源直到閥門 安裝好后才可以打開電源,增加氣壓。
每年都應例行檢查隔膜與電磁先導閥,使其保持完好無損。
安裝方法
(1)MM 閥直接安裝在氣包外壁的法蘭座上,噴吹管橫穿過氣包,按照高原圖紙所示進行安裝。
(2)按照閥門說明書配對適當的噴吹管和安裝件,盡量避免將閥門倒裝在氣包的底部。
(3)如果閥門配置出氣管和悶頭連接器,悶頭連接器僅用于密封用途,不可以作為結構支撐部件用途。
不可以單獨依靠悶頭連接器固定噴吹管和氣包。噴吹管和氣包都 另外獨立固定。
(4) 擰緊悶頭螺母,扭力為 20 Nm。
(5)擰緊出氣管,扭力為 20 Nm。
(6) 連接控制電線到每個 CA 電控閥的接線座中,注意入線口不能朝上防止雨水流入。或者通過接頭和
一段尼龍管連接 RCA 氣控閥和電磁組裝盒。
(7) 提供的壓縮氣氣源干凈及干燥。
(8)給氣包系統提供適中的氣壓并檢查是否有安裝泄漏(可刷上肥皂水,檢查接口是否產生氣泡)。
(9)對系統進行壓力充氣(閥門的耐壓范圍是 0.3~8.6 bar),建議對氣包充氣壓力 8 公斤。
(10) 測試脈沖閥的噴吹次序,測聽所有的先導閥是否操作正常,脈沖噴吹聲音是否清脆。
