一般來說，電器柜講究EMC，也就是布局要合理，要能防電磁干擾，所以像PLC等需要電氣隔離，要遠離高壓線路和電磁干擾的線路，比如空開，變頻器等。
電氣設計的電氣柜，條件允許，分成兩個。一個放進動力線的元器件，包括空開，接觸器，變壓器，變頻器，相序檢測，過壓欠壓過流接地等檢測元件；另一個控制柜就放低壓的進控制線路的元器件，包括PLC，中間繼電器，開關電源，端子排，電磁閥等。
如果條件不允許，只能放進一個電氣柜，那么要PLC等易干擾元件遠離動力線，或者交叉走線，比如動力線走底板的左邊，控制線走底板的右邊，或者空開等全部放底板的中下面，PLC等全部放底板的中上面，也就是動力線走下面，控制線走上面，了電磁干擾。
西門子PLC控制柜組成部分一般有:
1：空開：一個總的空氣開關，這個是整個柜體的電源控制。相信每個柜子都 要有的一個東西。
2：PLC：這個要根據工程需要選擇。打個比方如果工程小,可以直接就是一個一體化的PLC ,但如果工程比較大可能就需要模塊、卡件式的，同時還可能需要冗余(也就是兩套交替使用)。
3：24VDC的電源：一個24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據是否確實需要來定是否要這個開關電源。
4：繼電器：一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖 需要PLC供的節點卻是220VAC的，那么你就 在PLC輸出口加上一個繼電器，即指令發出時 繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。
5：接線端子：這個肯定是每個柜子都 的東西 根據信號數量可以配置。如果只是一個單純的PLC控制柜 基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量。或者你要PLC接位機，可能就需要增加交換機什么的。視情況而定。
PLC控制柜可完成設備自動化和過程自動化控制，實現 的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂?？梢愿鶕脩粜枨罅可碓O計PLC控制柜、變頻柜等，滿足用戶要求，并可搭配人機界面觸摸屏，達到輕松操作的目的。設備 可與DCS總線上位機 modbus、profibus等通訊協議的數據傳輸;工控機、以太網等實現的控制和監控。
創藍環保（該公司致力于自動化系統集成、信息化系統、DCS系統、PLC系統、低壓配電柜成套、變頻軟起柜等傳動系統。

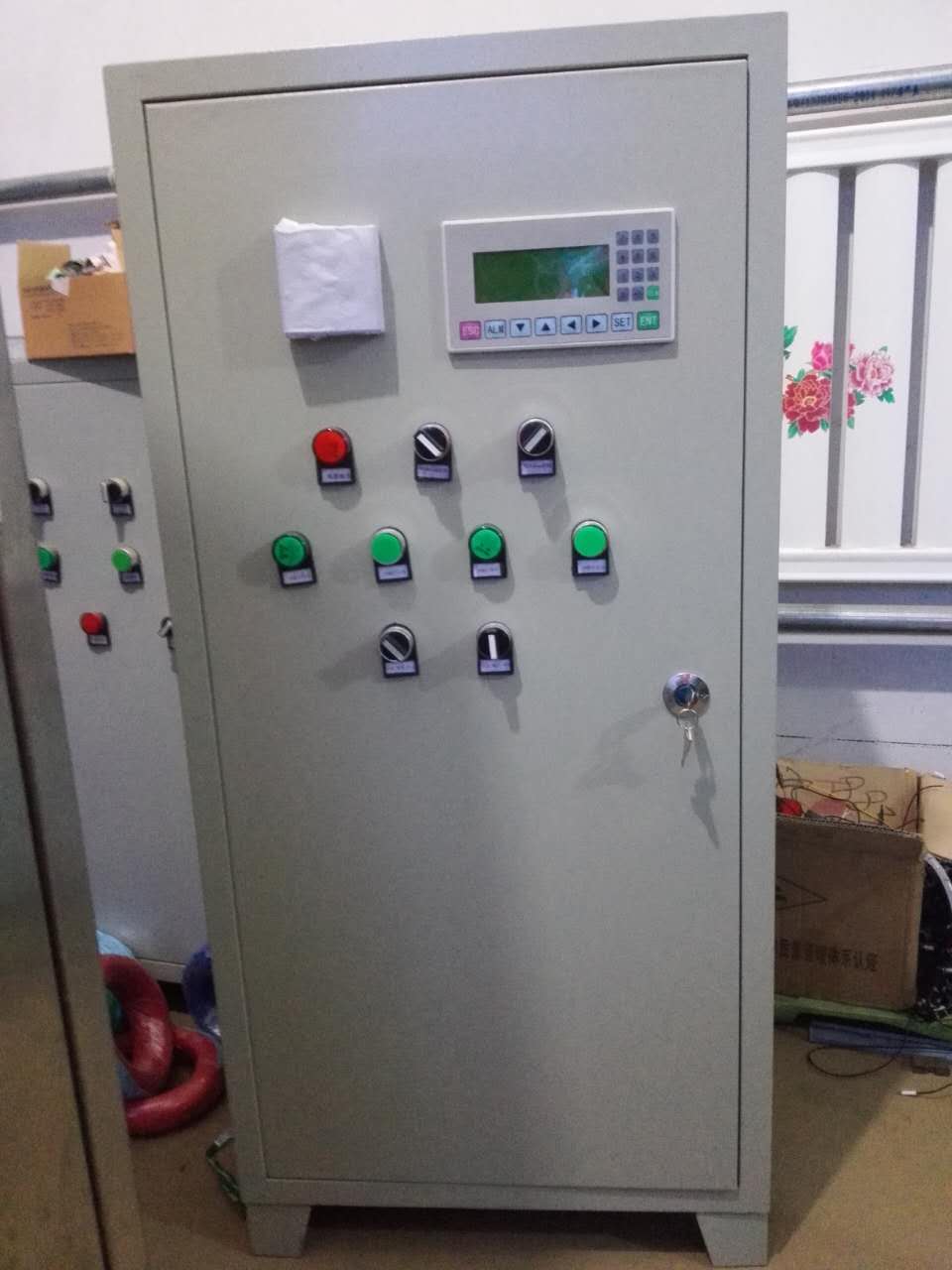

控制柜的組成部分：
1.柜體
做工的PLC柜體是整套PLC控制系統的外部形象，既要經濟實惠，又要 大氣上檔次， 要兼顧 、防塵、結構合理便于元件安裝的要求。
2.空氣開關
1）AC220V總電源開關，這是每臺PLC控制柜 的。如外部儀表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。
2）DC24V電源總開關，這是每臺PLC控制柜 的。如外部儀表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。
3）動力電源總開關，如果PLC控制柜內還安裝有接觸器、變頻器等設備，這個開關是 的。
3.匯線槽
匯線槽用于PLC柜內布線用，匯線槽規格大小由柜內線纜數量決定。
4.DC24V開關電源
大部分PLC自帶DC24V電源，如果需要DC24V電源回路較多，則 單獨配置輸入AC220V/輸出DC24V 開關電源模塊。
5.可編程序控制器（PLC）
可編程序控制器PLC 通常根據工程需要選擇，性能穩定、運行、、簡潔實用和、便于擴展和兼容性強是選擇PLC的基本要素。如果工程比較大或重要場合還需要考慮PLC冗余（也就是兩套交替使用）。
6.中間繼電器
PLC控制柜內可編程序控制器DO輸出原則上不直接入外部控制回路，應由中間繼電器（如歐姆龍 ，線圈電壓DC24V）中轉，有利于延長PLC DO輸出模塊使用壽命和 性。中間繼電器觸點數量按需要選擇兩常開/兩常閉類型或四常開/四常閉類型中間繼電器。
7.接線端子
接線端子數量由輸入和輸出回路數量決定。
8.信號隔離器和配電器
現場兩線制變送器信號通過配電器轉換為4-20mA信號送入可編程序控制器AI輸入端；外部4-20mA、0-5V、0-20mA等各種信號通過通過信號隔離器轉換為4-20mA信號送入可編程序控制器AI輸入端。使用信號隔離器和配電器可以提高整個系統抗干擾能力和系統穩定性能。
9. 柵
可編程序控制器AO輸出或DI輸出如需要送至危險區域，則應按要求選配相應 柵。
10.其他設備
PLC柜內通常還會配置接觸器、按鈕、變頻器、交換機、人機界面觸摸屏等設備，視工程技術要求而定
