卸灰閥結構與型號知識普及

卸灰閥從材質區分：不銹鋼卸灰閥設計理念：

不銹鋼卸灰閥的合金元素：不銹鋼卸灰閥資料中含有合金元素如：鎳、鉬、鈦、鈮、銅、氮等,以滿足不一樣品種用途關于不銹鋼組織和性能的要求,比正常鋼性好,表面難看,毋庸表面處理,光潔度高焊接性能好,占有無磁或者許弱磁性,角度高的優點。

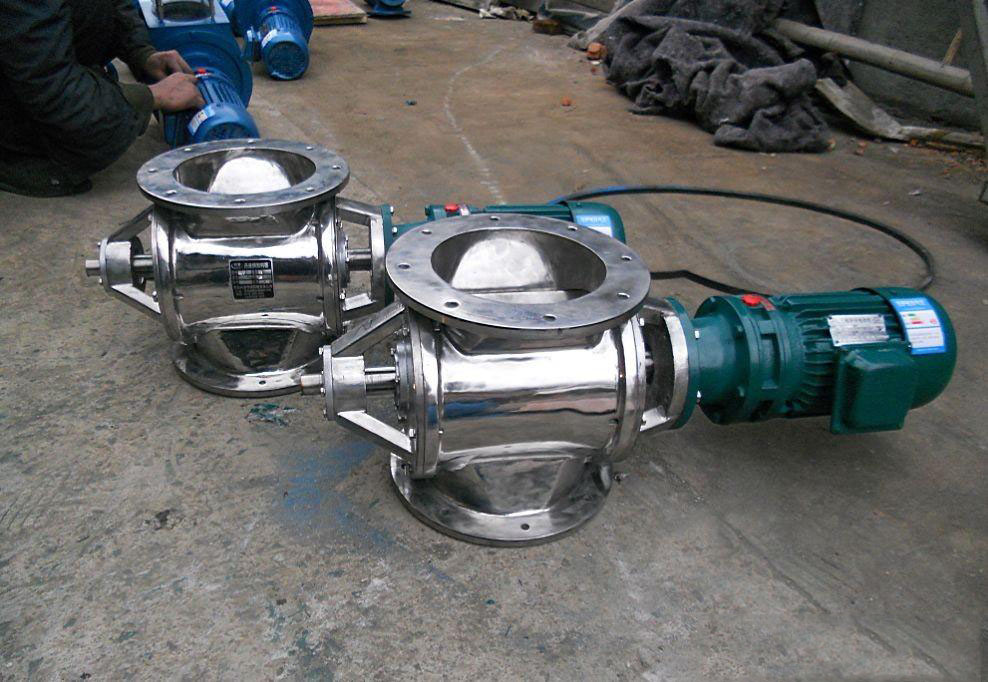

不銹鋼卸灰閥集性能、外觀和使用特性于一身,耐空氣、蒸汽、水等弱腐蝕介質和酸、堿、鹽等化學浸蝕性介質腐蝕,可用在食品,醫藥,化工等行業,有鏈傳動和直連式兩個系列,進出料口分圓形法蘭和方形法蘭兩種,用戶可根據需要自行選擇。

不銹鋼卸灰閥設計優良，適合性強。收到廣大工業化工業的重用，不銹鋼卸灰閥使用維修8點注意事項：

1不銹鋼卸灰閥主軸在前者裝配有填料箱，密封功能較為，同時在軸承座中裝配械密封機器，因此大量的透露不可以夠夠泛起、而小量的漏可以通過透露管口排出吸引。在末尾運行年終有少量透露是正常的，在通過   時間密封面跑合后透露將會減少或者許休止。

2、輸送介質傳到不銹鋼卸灰閥的前蓋和軸承上的熱量，由前蓋和軸承座的表面散熱，使軸承座的氣馴良應于軸密封功能的溫度。因此選擇不銹鋼卸灰閥的拆卸位置時，要使前蓋和軸承座的熱量便于疏散，不泛起任何蓄熱現象。

3、不銹鋼卸灰閥軸承座中裝配有兩個球軸承，靠不銹鋼卸灰閥的葉輪側的一個球軸承用所輸送的資料潤滑，靠聯軸器側的一個球軸承則用高溫潤滑脂潤滑：每個球軸承在運行300小時當前，   拆下用柴油清洗干凈后，檢查接觸面是否破壞，如有破壞，   換新的軸承。靠葉輪側的球軸承拆卸時，不銹鋼給料閥有防塵蓋的一側要朝向葉輪拆卸，開機前注入導熱油光滑?？柯撦S器側的球軸承，用復合鈣基高溫潤滑脂（ZFG4），該軸承重新拆卸時，有防塵蓋的一側異常要朝向葉輪側拆卸，拆卸時充填潤滑脂（約1/2球軸承與殼體的范疇）。在軸承運行48個小時后，要用潤滑脂槍向軸承蓋上的壓注油杯注入增補潤滑脂。

4不銹鋼卸灰閥不許用輸入管上的閘閥調節胃口，預防產氣憤蝕。

5、不銹鋼卸灰閥不宜低于30%設計流量下連續運轉，假如   在該前提下運轉，則應在出口裝旁通管，且使流量抵達上述   小值以上。

6、常常檢查不銹鋼卸灰閥地腳螺栓的松地情況，不銹鋼卸灰閥的殼體溫度與入口溫度是否一致，出口壓力表的穩固情況和泵的振動情況。

7、留意不銹鋼卸灰閥運行有無雜音，如發現導常狀態時，應實時處理。

8、不銹鋼卸灰閥停機：堵截電源。將不銹鋼卸灰閥內液體放空，清洗且應活期把葉輪旋繞180度，以防止軸變形，直到設備   冷卻為止。

YJD系列卸料裝置，又名電動卸灰閥（星型卸料器），它由電機、齒差行星減速器（X）或針綸擺線減速機（Z）與轉龍式卸料器三部分組成。共有兩個系列，60種規格。進出口法蘭方形的為A型，圓形的為B型。

星型卸料器（星型卸灰閥）是粉體工程專上的儲存、給料、定量供料、氣流輸送和除塵設備系統中排灰的主要設備，袋式除塵器及旋風除塵器出口都配有星型卸料器（或星型卸灰閥），將除塵器灰斗中粉塵及時排出又除塵系統的密閉。此卸料器適用于粉狀物和顆粒狀物料，為環保、冶金、化工 、糧食、食品、等工業部門廣泛應用。

卸灰閥大致結構：星型卸料器閥體和葉輪可用鋼板焊制，也可鑄造。采用鑄種造結構葉片好，葉片與傳動軸鋼型連接結構緊湊工作，輕便節能。

卸灰閥工作原理：星型卸料器工作時，粉塵靠重力落入，充滿上面和側面的星形葉片空格。葉片轉子由電動機通過減速機轉動軸帶動，葉輪轉到下部粉塵靠自重卸下。這種卸塵器一般都安裝在除塵器灰斗下部，為連接處的嚴密不漏風，在回轉卸料器的上部應經常保持（儲存）   高度的粉塵。因為葉輪轉動時，卸完粉塵后葉輪轉上的那一面經常是沒有粉塵的，所以容易使空氣漏入。為了保持   高度的灰柱，而且不致卸空，   好在灰斗內裝設料位信號設施，并與卸塵閥的電動機建立連鎖。

卸灰閥結構特點：

1、結構緊湊，造型美觀，使用方便。

2、運轉平穩，噪音低。

3、由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大   。

4、本廠也可按用戶要求設計制造。（支架聯軸器皮帶鏈條傳動）。

5、本產品采用00號減速機潤滑脂，請定期檢查，加油。

卸灰閥型號參數表：
