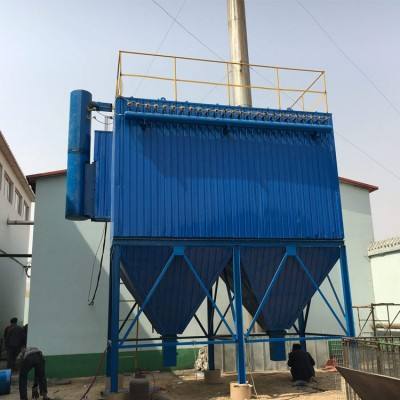

64-6氣箱脈沖袋收塵器
氣箱脈沖袋收塵器詳細說明
型號：PPCS64-6
處理風量（m3/h） A >100g/ m3n :22000 B≤100g/ m3n:26700
過濾風速（m/min）:1.0-1.2
總過濾面積（m2）：384
凈過濾面積（m2）：320
收塵器室數（個）：6
濾袋總數(條)：384
收塵器阻力（Pa）:1500-1700
出口氣體含塵濃度（mg/m3n）：<50
收塵器承受負壓（Pa）:9000
清灰壓縮空氣 壓力(Pa)：（4-6）*105 耗氣量（m3標/min）:1.8
剛性葉輪給料機、無動力卸灰閥：下料口300*300轉速30.31rpm減速電機功率2.2KW
螺旋輸送機 規格LS315*5.44m 減速電機TY100-35.5-2.2 2.2kw
保溫面積（m2）:118
設備總量（約值，不包括保溫層）（kg）:9700
氣箱脈沖除塵器又分兩種噴吹方法：一種是箱噴袋除塵器，另一種是管噴袋式除塵器；
管噴是在除塵布袋上方設有若干個噴吹管，每根噴吹管上有直徑大小相同的若干個噴吹孔，每個噴吹孔對準一個除塵器濾袋的口，清灰時從電磁閥噴出的脈沖氣流通過噴吹孔的噴射作用射入布袋，并誘導周圍的氣體，使布袋產生振動，加上逆氣流的作用使布袋上的粉塵脫落下來，從而完成清灰過程。噴吹管和噴口結構為除塵器的關鍵部位，其結構設計的合理性直接影響到除塵器的使用效果及除塵布袋的使用壽命。DMC脈沖除塵器、HMC-X（A、B）系列單機脈沖布袋除塵器、HMC型脈噴單機除塵器等均屬于管式噴吹。
箱式噴吹不設噴吹管,屬無序噴吹,清灰氣流靠脈沖閥直接噴入上箱體并使之增壓,進而將能量傳遞至該室每條濾袋以實現清灰；箱式脈沖噴吹袋式除塵器中,處于不同部位的各條濾袋,清灰強度存在較大差異。實際應用的箱式噴吹布袋除塵器還存在以下不足：如壓氣耗量大、濾袋長度受到限制、清灰效果對停風離線閥的氣密性依賴較大。箱式噴吹裝置的優點是換濾袋操作省去了拆、裝噴吹管的工序。綜上所述，在清灰效果、耗氣量、濾袋長度等長期起作用的因素方面，箱式噴吹存在著明顯的缺點，而其換袋操作簡便的優點，只在一年至數年才出現一次的換濾袋的時候才能體現出來。從脈沖閥數量來說，規格較大的脈沖清灰袋式除塵器，一般由若干室組成，根據收塵器的系列設計，每個室內裝有不同數量的濾袋，氣箱脈沖清灰袋收塵器有4個系列，各個系列每個室的濾袋數量分別為32、64、96和128條。一般每個室只需要一個脈沖閥，128系列由于一個室內濾袋較多，裝有兩個脈沖閥。FMQD（PPC、PPW）系列氣箱脈沖除塵器均屬于箱式噴吹。
