一、適用范圍
　　XL-21系列低壓動力配電柜用于交流50Hz,額定電壓660V以下，1000KVA變壓器以下的三相四線電力系統中作為賓館、醫院、港口、及廠礦企業配電，動力照明之用，電壓380V，容盤為0.52-75kW電機的電控裝置及照明之用。對于其他符號本動力配電箱的場合也可以使用。
　　產品具有線路方案員活、組合方便、應用性強、結構新穎等特點，外殼防護等級可達IP30。
　　產品符號:IEC60439.1-1999《低壓成套開關設備和控制設備》GB7251.1-2005《低莊成套開關設備和控制設備》
　　二、型號及含義

　　三、使用環境條件
　　1、海拔高度不超過2000米。
　　2、環境溫度、周圍空氣溫度不高于+4090，而在24小時周期內平均溫度不高于+350C，周圍空氣溫度不低于一，0090
　　3、空氣中不得有過量的塵埃、酸、鹽、腐蝕性及爆炸性氣體。相對溫度在   高溫度為+400C時不超過50%.在   低溫度允
　　許有較高的相對溫度，如+20℃以下時為90%，應考慮到由溫度變化而可能偶然產生一般凝露。
　　4、用戶有要求時可與制造廠協商解決。
　　四、結構特點

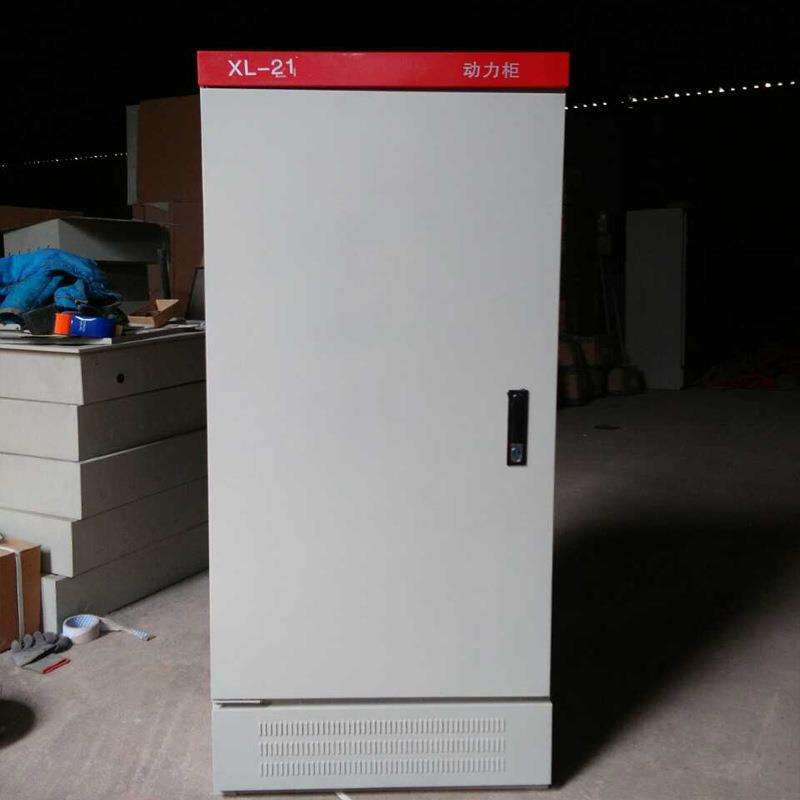

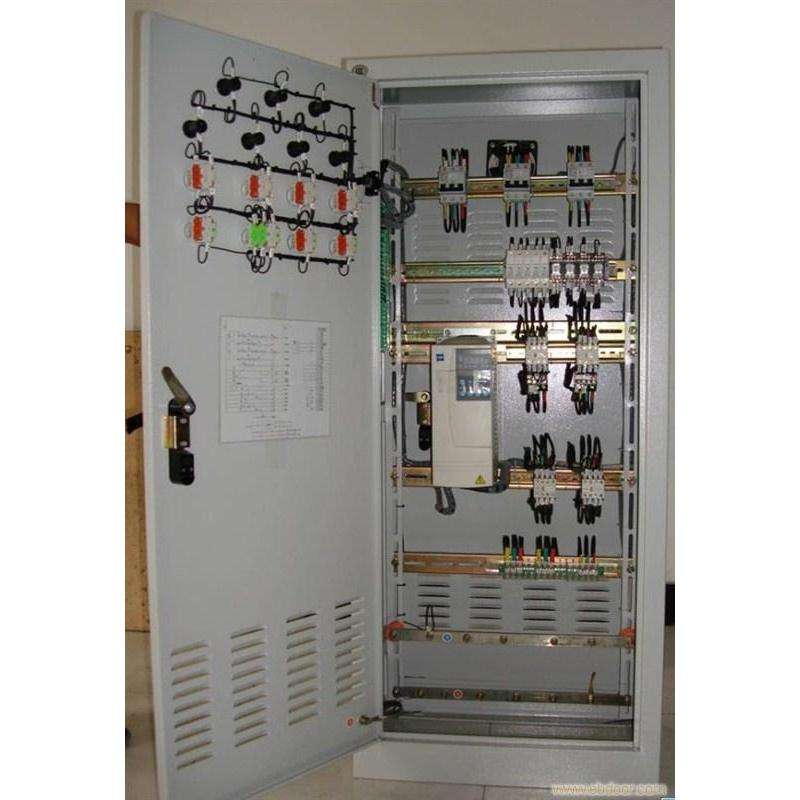

　　1、本裝置采用落地式安裝，可直接安裝在變壓器下方。柜體采用   鋼板焊接或組裝而成，刀開關操作手柄裝于柜前右柱上，可以作為切換電源之用。動力配電箱前面裝有一只電壓表。指示匯流母線電壓。動力配電箱前面有門，門打開后，動力配電箱內全部設備敞露，便于檢修維護。本動力配電箱均采用國內自行設計的新型組件，具有結構緊湊.檢修方便，線路方案可以員活組合等特點，動力配電箱裝有斷路器作為短路保護外，門前可裝操作按鈕。
　　2、操作方式：手動
　　3、安裝方式：垂直安裝
　　4、接線方式：固定接線
　　五、技術參數

　　六、安裝與使用
　　1、動力配電箱檢查合格后方可裝箱運輸。當產品送抵目的地后，首先檢查箱是否完整。若動力配電箱不是立即安裝使將產品存放在干燥清潔之處。
　　2、動力配電箱可按安裝圖進行安裝，基礎槽鋼及螺釘由用戶自備，如系電纜出線，則用戶埋好基礎槽及底腳螺栓外電纜溝。
　　3、動力配電箱經安裝或檢修后，在投入運行前   進行一系列項目的檢查和試驗。
　　(1)檢查內部電器設備和線路是否符合原理圖
　　(2)檢查并操作開關數次，是否靈活、正常。
　　(3)檢查并試驗所有的表計及繼電器動作是否準確。
　　七、訂貨須知
　　一次線路方案
　　(1)二次線路系統(原理圖）；
　　(2)每只箱內所裝電器設備詳細規格及數   并坡寫訂貨規范書；
　　(3)聯拼箱的排列及組合圖。
　　制造廠供貨時提供的文件及附件
　　(1)送貨清單。
　　(2)產品合格證。
　　(3)出廠檢驗報告。
　　(4)產品說明書
　　(5)一次系統圖、控制原理圖和二次接線圖。
　　(6)柜門鑰匙、操作手柄及合同規定的備品備件。
　　(7)主要元件的使用說明書。
