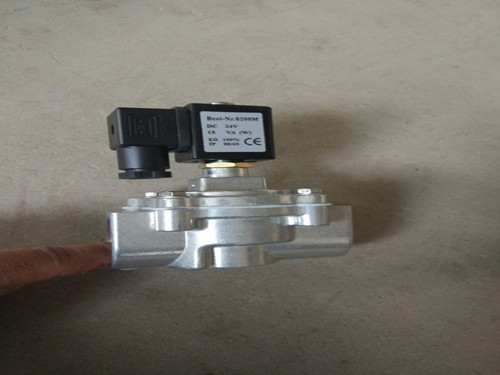

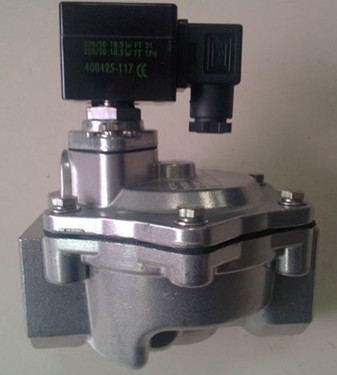

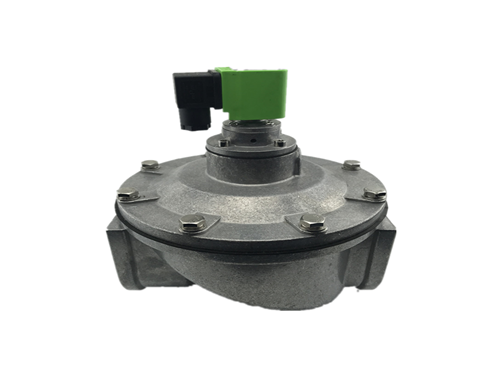

DMF—T型 電磁脈沖閥 為直通閥，其進出口 為同一直線，其進氣口與儲氣管連接、出氣口與噴吹管連接，氣流 ，能提供符合要求的脈沖氣流。與氣箱脈沖袋式除塵器配套。
技術指標：
工作壓力：0 3-0 6Mpa工作介質：清潔空氣
電壓：Dc24v/Ac220v 電流：800mA/60mA
使用環境：溫度一10℃～55℃空氣相對溫度不超過85％
膜片壽命：100萬次或2～3年
直通式電磁脈沖閥安裝方法
1．電磁脈沖閥輸出端（↓）與分氣箱（氣包）上的接管相聯接，閥的輸出端與除塵器的
噴吹管相聯接，螺紋連接處均應使用密封填料（密封膏或生料帶），密封，安裝時分
氣箱、噴吹管和電磁脈沖閥內應清潔無雜物，安裝完畢后應作氣壓試驗。
2. 電磁脈沖閥的輸出端與除塵器的噴吹管相聯接，如采用的穿壁聯接器（20 ~ 40S）
不需焊接就能使相關的零部件聯接。拆卸也很方便。
注意：不能依靠T 型閥體和穿壁聯接器來支撐和固定分氣箱（氣包）和噴吹管。應另有
措施來支撐和固定。
3．電磁脈沖閥的電源插頭應與脈沖控制儀輸出線相連接。閥線圈上的插頭有三個插
孔，有“ 〨 ”符號的接地線，用戶按有關規程決定是否接地（電壓小于36V 時可不接地，
大于36V 時應接地），另兩個線圈電源插腳，分別與脈沖噴吹控制儀對應的端子和公共線端子
相連接。（應參照脈沖噴吹控制儀使用說明書有關章節安裝）
4．安裝時可采用塑料管、電線管或橋架等，穿以0.3mm2~0.5mm2 的銅導線，使閥與控制
儀之間保持的電氣連接。
5．分氣箱（氣包）由用戶自定，分氣箱的容量和分氣箱進氣管應提供清灰噴吹時穩
定的氣源。分氣箱應有的措施來支撐和固定。
特別提示：
1． 分氣箱（氣包）、電磁脈沖閥的安裝應在沒有氣壓的情況下進行，一旦安裝完畢并供
氣后， 不可拆卸已安裝的任何閥門，如需裝卸，應關閉氣源，并放空存氣后方可進行。
2． 通電前應詳細檢查安裝無誤，使用電源應與脈沖噴吹控制儀和電磁脈沖閥電源要求
相符。
3． 電磁脈沖閥線圈一次通電時間不能超過 1 秒的脈沖電流，如需長通電的線圈，請在
4． 購買時請用戶注意：T 系列電磁脈沖閥價格只含閥的本體，不包含聯接器及附件。
